UML建模及软件设计实战

Galen Kang 查看讲师

百林哲咨询（北京）有限公司专家团队成员

国内资深高级系统架构师，UML/RUP专家，现任国内某知名企业研究院首席架构师，软件设计师，15年的从事IT行业的软件开发、系统架构设计分析经验。

浏览：6460次

详情 DETAILS

简介

课程以实战训练方式让大家迅速理解和掌握如何利用UML贯穿于整个软件的OO设计与分析。课程没有枯燥的理论，在课程实战练习中，从UML疑难辨析开始一直到软件体系的架构模式与设计模式，透彻了解UML的精髓。

培训特色

作为一个UML设计的高级课程，如果只拘泥于UML语法，则不免会失去UML的实用性。因此如何在掌握了UML基本语法的基础上，将之运用到实际的软件设计中，是本课程的一个重点。同时，只介绍理论会使人昏昏欲睡，本课程通过大量或大或小的实际案例，或讲师介绍、剖析，或学员动手实践，突出“实战”的效果，是学员从从中获得真实的技能，并能运用到实际工作的软件设计、建模中。

目标

1、了解UML的正确应用方法与原理；
2、学员将了解如何把UML应用到面向对象分析和设计乃至整个软件过程中，包括使用UML建立业务模型、需求模型、分析模型、设计模型、实现模型等；
3、重点讲解UML在具体的真实项目中的使用和应用过程指南，如何应用UML处理需求的变更，分析、设计出强壮的架构，建立充分的实现模型。强调具体项目的过程；
4、运用系统分析模式进行本质分析；
5、了解如何设计稳健并易于扩展的架构；
6、通过实际的案例，掌握需求、分析设计的关键技巧；
7、看到好的和差的实际案例，反思自我，提高实际工作能力；
8、深入了解如何解决实际开发问题；
9、理解UML贯穿于迭代化。

课程时长

2天（12H）

受众人群

本课程主要面向开发团队中的设计人员、系统分析人员、开发经理、项目经理、产品设计、UE设计人员，以及或有志成长为高级软件设计者的技术人员。

课程主要针对软件设计人员、程序员，因此学员要有一定的软件设计经验，或有一定的编程基础。

分享提纲

课程主题	课程内容
UML简介	UML4+1视图的意义逻辑视图、开发视图、物理视图、运行视图、场景视图、数据视图、功能视图 UML图概览—应用时机、建模方法 UML在开发过程中得使用解析（需求分析阶段、系统分析阶段、架构设计阶段、详细设计阶段） UML建模案例分析 UML建模工具在架构视图的应用

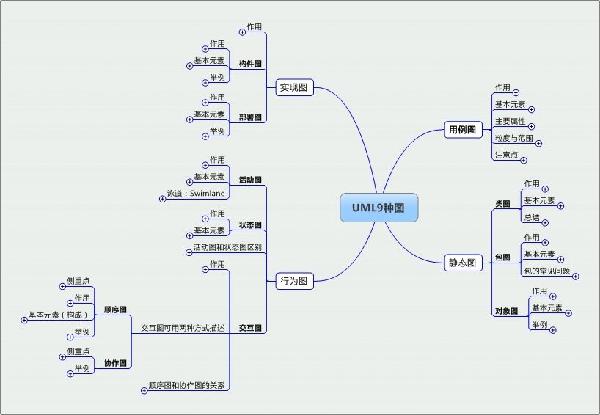

UML模型视图详解	UML的构成视图、模型元素、图（用例、类、对象、序列、协作、状态、活动、构件、部署）公共机制（规约、修饰符、扩展机制）结构模型视图数据类型、多重性、类、类与对象；关联（自关联、关联的多重性、角色名、关联的具体化）；属性和操作。行为模型视图序列图(对象生命线、交互的描述、时间约束的表示、条件分支的表示、重复执行的表示、递归调用的表示、对象的创建和撤销) 协作图、状态图、活动图实现模型视图包；子系统；模型；构件图数据采集系统等介绍
UML中的常见疑难问题辨析	用例图 Ÿ 参与者建模中的常见问题。 Ÿ 用例建模中的常见问题。 Ÿ UaseCase的本质讨论。 UML中关系的辨析：依赖关系、关联关系辨析；聚合，组合辨析类设计中的常见问题： Ÿ 一些常见但易混淆的类关系图 Ÿ 熟悉类的自关联形式 Ÿ 一些易混淆的重数表示方法 Ÿ 建模为对象、属性、方法的辨析 Ÿ 使用关联类其它辨析：包与组件、扩展基类与覆盖基类等、自关联、关联多重性、关联角色名辨析消除多重继承的常用手段
RUP的UML建模与分析	设计模型的内容与演进。全局分析：选用架构模式；识别关键抽象；标识分析机制；常见的分析机制局部分析：提取分析类：析类的类型划分：边界类、实体类、控制类，分析类在模型中的位置，边界类的复用，控制类的变通。分析需求场景：消息与责任；事件序列在边界、实体及控制类间的原则；控制类在交互图中的表现特征；交互图的正确性。整理分析类：分析类的责任和关联关系；动态与静态的关系；确定类的责任；设计类和子系统接口。超市收款系统、图形绘制系统
软件设计的基本原则及其UML表达	软件设计中，如何划分模块，如何分配模块的职责是重要的内容。本节结合多个案例，讨论如何进行架构设计，什么是好的架构，怎么验证架构的合理性。如何进行组件（模块化）化设计，在架构基础上保证组件及框架的复用。内容一模块及组件的职责分配设计分层与分区的考虑基于面向对象的组件职责分配内容二组件创建及装载设计组件创建者的选择原则有状态及无状态系统的讨论内容三设计出高内聚低耦合的系统不同类型的模块及其复用方式用单一职责原理指导架构设计内容四软件设计中如何有效地组织多个模块设计控制器模块控制模块与其它模块的交互设计不同类型的模块在系统中的交互机制典型案例分析：某文档验证系统设计，阐述对系统的整体把握能力内容五设计出灵活性及高可扩展性高的架构多态在组件设计中的使用间接模式在架构设计中的价值及其使用内容六软件设计中的其他原则隔离不同的关注面如何封装组件设计中的变化组件设计中的开-闭原则包内聚原则及其运用包耦合原则及其运用
UML建模过程	业务建模：业务UseCase图、系统UseCase图、业务Actor与系统Actor的区别、Actor建模中得注意事项、UseCase建模中的注意事项需求建模：include,extend和泛化。领域分析：UI类、控制类，实体类、边界类；类间的关系；流程图。面向对象设计：划分子系统、分层、设计类和包超市收银系统等练习：某系统分析及建模
设计模式及UML表达	内容一常见的设计模式及其运用使用GOF设计模式，借鉴前人的经验。分析创建型模式：单例模式（Singleton）、工厂模式、抽象工厂模式(Abstractfactory) 分析结构型模式：桥梁模式（Bridge）、装饰模式（Decorator）、适配器模式（Adapter）、代理模式（Proxy）、组合模式（Composite）分析行为型模式：命令模式（Command ）、观察者模式（Observer）、状态模式（State）、策略模式（Strategy）、模板方法模式（Template Method）、访问者模式（Template Method）典型案例分析：分析薪酬管理等案例，展示设计模式在架构设计中的实际应用内容二设计模式的本质探讨指出什么是优秀设计和丑陋设计总结自己的模式-神似而非型似探讨相似模式的本质 “间接类”模式的推演及演化 “流程类”模式的推演及演化避免模式的误用，讨论模式的陷阱：在看似典型的场景，但不宜使用模式的场合。内容三练习- 通用文件处理器简单背景介绍使用模式的第一反应，及陷入陷阱的思索具体场景使用模式的本质讨论多态的本质讨论并介绍表驱动法 Template Method、DIP原则Strategy模式的的灵活使用——获得优雅的设计
案例分析	某在线学习系统的设计及演化
